Bonsoir,
je viens de finir la pose du Bouton TC sur mon Zafira voila un petit tuto
le montage n'est pas trop difficile juste quelques subtilité
pour commencer commande des pièces
- Le bouton TC
Référence : 6240102
Prix : 19euros
- Le faisceau
Référence : 9270597
Prix : 22euros
pour commencer:
baie moteur
-demonter la tôle de protection entre la ventilation et le moteur pour accéder a l'arrière du moteur
-débrancher la batterie
-déclipser la boite a relais qui se trouve en dessus du module ABS
-enlever le bouchon du passage de cable
tableau de bord
-déposer votre autoradio
-dévisser le cache de réglage de profondeur du volant 1 vis
-dévisser le cache qui est autour du volant 5 vis
-déclipser les commodos
-déclipser la commande de feux
-demonter la grille d'aérateur coté gauche
-enlever le cache devant le porte fusible
-dévissage de l'ensemble du cache 9 vis
-déclipser la prise grise côté gauche de la commande phare en faisant levier
-retirer le cache attention a l'odb
-débrancher l'Odb
-demonter le compteur

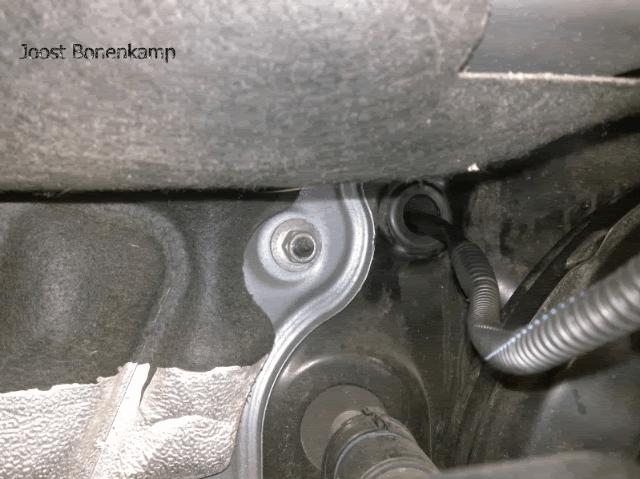

-passer le faisceau dans le trou
baie moteur
-débrancher la prise qui se trouve sur le module en tirant la languette violette en direction de la droite
-couper le rislant et déclipser le cache de la prise
-enlever le petit bouchon blanc d'étanchéité dans la prise a l'emplacement 25
-pousser la languette violette dans la prise avec un tournevis pour permettre a la fiche de rentrer dans celle-ci
-une fois la fiche insérer, repousser la languette dans l'autre sens en poussant depuis l'autre extremiter de la prise
-remonter le cache, serrer le nouveau riselant
-visser la masse du faisceau
tableau de bord
-choisir la prise de droite sur la console, elle est plus profonde
-retiré le deux fiches du bas a droite en les déclipsant
-insérer les fiches du kit a la place de celle-ci
-couper la tige en T derrière l'interrupteur
remonter l'ensemble et c'est joué!!
|
_________________
Astra Fanatic for Ever since 1998! (C20XE addict)
"si ça frotte pas c'est que c'est pas assez bas!!"
Collectionneur de pierre précieuse!
Dernière édition par niko1242 le Dimanche 31 Janvier 2021 10:00; édité 2 fois |
 |
|
  |
|
BoB39
LOTUS OMEGA
Inscrit le: 25 Nov 2008
Messages: 4367
Localisation: Pilat (42)
Voiture: Corsa B 1997
|
| Posté le:
Vendredi 11 Décembre 2015 11:42 |
|
Une idée pour le mettre ailleurs quand on a les sièges chauffants ?
le faisceau permet-il d'autres emplacements ?
|
_________________
Zafira OPC 2004 F28 et 240cv @ 1bar - E85
Cali turbo 95 en restauration stock
Corsa B Sport 97 swap C20XE - E85 |
|
|
|
|
GuiGuitos
1300s
Inscrit le: 19 Jan 2016
Messages: 205
Localisation: MONTAUBAN
Voiture: Zafira A OPC, Vectra GTS 3L V6
|
| Posté le:
Mardi 19 Janvier 2016 15:13 |
|
Salut et merci pour ton tuto, donc j'ai fait comme toi, le problème que je rencontre c'est qu'il est déjà désactivé mon ESP et quand j'appuis sur le bouton TC sa ne le réactive pas
|
|
|
|
|
|
GuiGuitos
1300s
Inscrit le: 19 Jan 2016
Messages: 205
Localisation: MONTAUBAN
Voiture: Zafira A OPC, Vectra GTS 3L V6
|
| Posté le:
Mercredi 10 Février 2016 12:44 |
|
J'ai réussi à me procurer un pc portable et réinstallé OP-COM, j'ai réactivé l'esp et le button TC fonctionne
|
_________________
"Un conducteur dangereux, c'est celui qui vous dépasse malgré tous vos efforts pour l'en empêcher ..." [Woody Allen]
Dernière édition par GuiGuitos le Dimanche 14 Février 2016 12:27; édité 1 fois |
|
|
|
|
niko1242
Moderateur
Inscrit le: 28 Juin 2006
Messages: 4681
Localisation: Gimel (Suisse)
Voiture: Zafira A OPC ,Astra GSI
|
| Posté le:
Jeudi 11 Février 2016 08:27 |
|
salut Bob alors a voir une console central avec 5 boutons doit exister!
|
_________________
Astra Fanatic for Ever since 1998! (C20XE addict)
"si ça frotte pas c'est que c'est pas assez bas!!"
Collectionneur de pierre précieuse! |
|
|
|
|
pierrot42
1300s
Inscrit le: 05 Fév 2016
Messages: 295
Localisation: 42
Voiture: zafira a opc
|
| Posté le:
Jeudi 11 Février 2016 08:47 |
|
Salut, la pièce n°3
|
|
|
|
|
|
GuiGuitos
1300s
Inscrit le: 19 Jan 2016
Messages: 205
Localisation: MONTAUBAN
Voiture: Zafira A OPC, Vectra GTS 3L V6
|
| Posté le:
Jeudi 11 Février 2016 15:53 |
|
C'est ce que j'ai fait j'en ai acheté une qui coûte 55.10€, après j'ai eu un p'tit souci avec l'inter c'est que la console n'est pas fait pour le bouton TC du coup quand tu le rentre à fond, tu ne peux plus l'actionner du coup j'ai découpé un morceau de carton à simple cannelure pour faire une entretoise
|
_________________
"Un conducteur dangereux, c'est celui qui vous dépasse malgré tous vos efforts pour l'en empêcher ..." [Woody Allen]
Dernière édition par GuiGuitos le Samedi 27 Février 2016 18:00; édité 1 fois |
|
|
|
|
BoB39
LOTUS OMEGA
Inscrit le: 25 Nov 2008
Messages: 4367
Localisation: Pilat (42)
Voiture: Corsa B 1997
|
| Posté le:
Jeudi 11 Février 2016 18:34 |
|
| pierrot42 a écrit: | Salut, la pièce n°3
|
j'ai la clim auto, ça n’apparaît pas sur cette vue (ni sur d'autres après recherche)
je vais regarder ça sur l'original
|
_________________
Zafira OPC 2004 F28 et 240cv @ 1bar - E85
Cali turbo 95 en restauration stock
Corsa B Sport 97 swap C20XE - E85 |
|
|
|
|
GuiGuitos
1300s
Inscrit le: 19 Jan 2016
Messages: 205
Localisation: MONTAUBAN
Voiture: Zafira A OPC, Vectra GTS 3L V6
|
| Posté le:
Jeudi 11 Février 2016 20:24 |
|
mais le problème du 4 boutons, la broche de derrière et complément différente, elle est plus courte
3 et 5 boutons
4 boutons
|
_________________
"Un conducteur dangereux, c'est celui qui vous dépasse malgré tous vos efforts pour l'en empêcher ..." [Woody Allen] |
|
|
|
|
Paulo
Moderateur
Inscrit le: 29 Juin 2006
Messages: 4118
Localisation: Estavayer-le-Lac, SUISSE
|
| Posté le:
Mardi 19 Décembre 2017 08:38 |
|
Les phase 2 avec clim auto n'ont pas le même connecteur derrière. Apparemment ils seraient précablés et tu peux désactiver le TC en pontant 2 fils sur le connecteur vert. Seul problème, pour le réactiver, il faudrait couper et remettre le contact. Je vais me pencher sur le sujet.
|
_________________
 |
|
|
|
|
niko1242
Moderateur
Inscrit le: 28 Juin 2006
Messages: 4681
Localisation: Gimel (Suisse)
Voiture: Zafira A OPC ,Astra GSI
|
| Posté le:
Mercredi 06 Novembre 2019 09:32 |
|
Des News à ce sujet?
|
_________________
Astra Fanatic for Ever since 1998! (C20XE addict)
"si ça frotte pas c'est que c'est pas assez bas!!"
Collectionneur de pierre précieuse! |
|
|
|
|
niko1242
Moderateur
Inscrit le: 28 Juin 2006
Messages: 4681
Localisation: Gimel (Suisse)
Voiture: Zafira A OPC ,Astra GSI
|
| Posté le:
Samedi 07 Novembre 2020 15:36 |
|
Quelques mise à jour!
Le faisceau ne se trouve plus malheureusement.
Un lien pour faire le montage sur un autre moteur que le Z20let
https://www.astra-g.de/showthread.php/19068-TC-%28Traktionskontrolle%29-Taster-zum-Abschalten-nachr%C3%BCsten

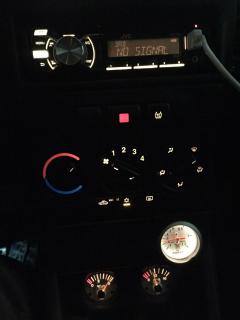

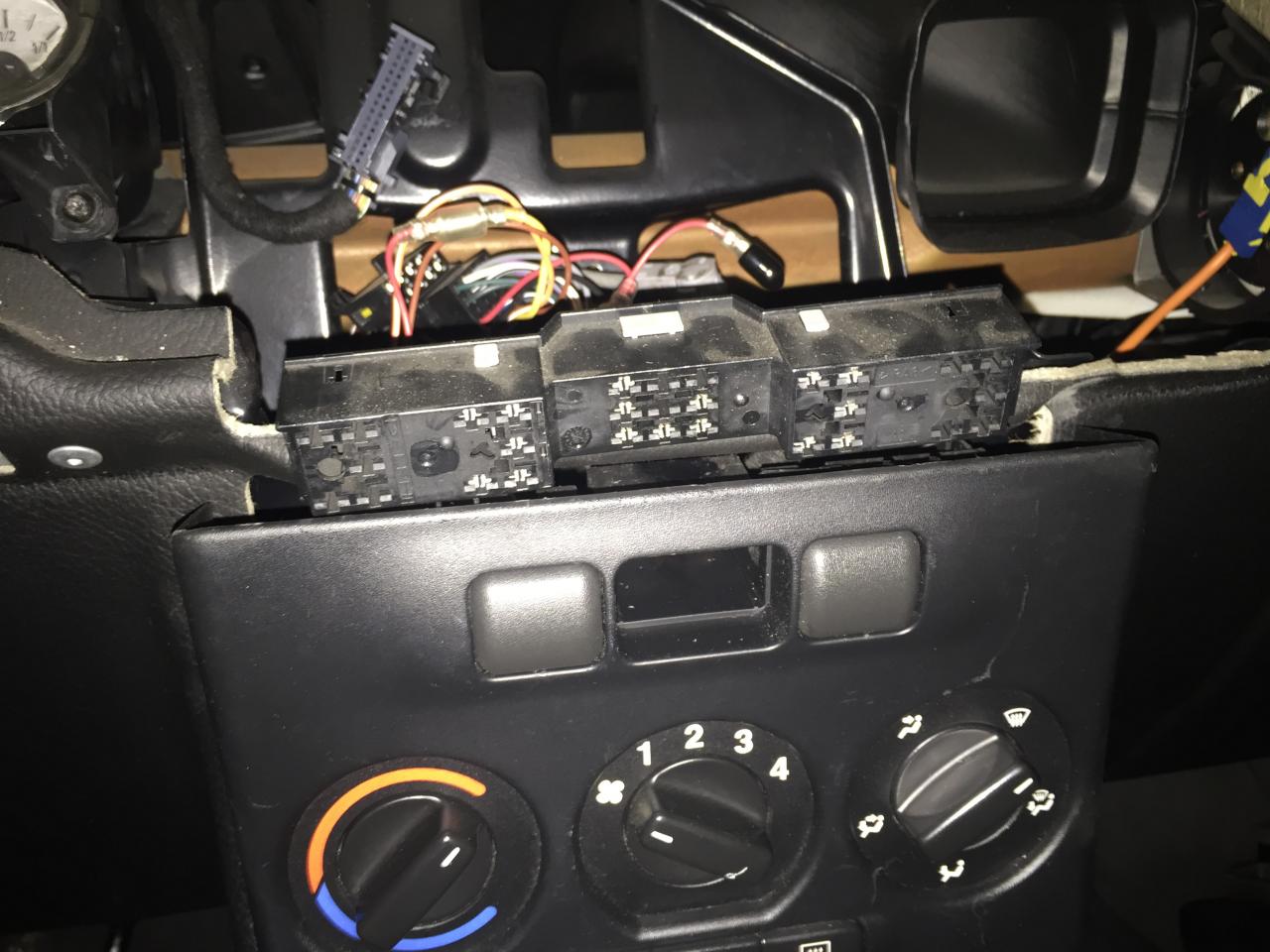

Et deux photos du rendu de la console
Je vais faire plus de détails dans quelques jours car je dois en installer un sur le véhicule d’un pote😉
|
_________________
Astra Fanatic for Ever since 1998! (C20XE addict)
"si ça frotte pas c'est que c'est pas assez bas!!"
Collectionneur de pierre précieuse! |
|
|
|
|
niko1242
Moderateur
Inscrit le: 28 Juin 2006
Messages: 4681
Localisation: Gimel (Suisse)
Voiture: Zafira A OPC ,Astra GSI
|
| Posté le:
Dimanche 31 Janvier 2021 10:01 |
|
Nouvelle photo pour l’emplacement 25
|
