Auteur Message
chichi
20NE


Inscrit le: 17 Mai 2010
Messages: 1457
Localisation: Vosges
Voiture: corsaB GSi, mantaB GSi, Golf2 16s, omega MV6 2.5TD

MessagePosté le: Dimanche 05 Janvier 2014 22:22 Répondre en citantRevenir en haut de page

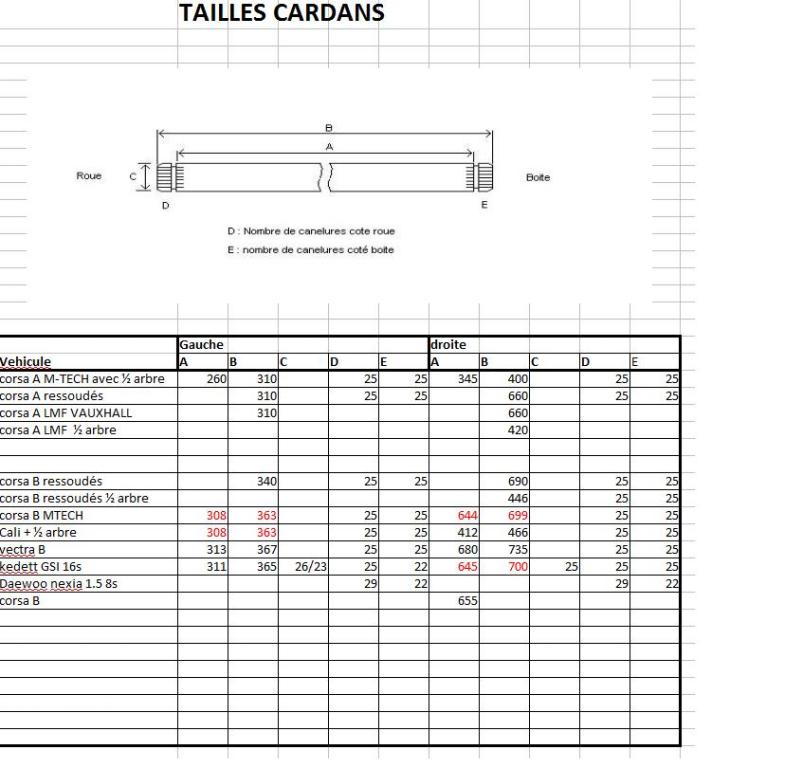

J'ai commencé a recenser les tailles de barreaux de cardans avec le nombre de canelures .
Si vous avez des données je mettrai a jour .


Dernière édition par chichi le Mercredi 14 Mai 2014 19:35; édité 3 fois
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privé
GSITURBO16
Administrateur


Inscrit le: 28 Juin 2006
Messages: 7773
Localisation: 77 France
Voiture: Kadett GT30R, Kadett C Coupé, Zafira A 2.2 DTI

MessagePosté le: Mardi 07 Janvier 2014 10:25 Répondre en citantRevenir en haut de page

Très bonne initiative Cool

_________________
Kadett GT30R ___Kadett C Coupé___ Zafira A ___ Astra GSI 16v ___ Zafira A
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéEnvoyer un e-mailVisiter le site web de l'utilisateurMSN Messenger
gsi-jay
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 7489
Localisation: DTC
Voiture: air max

MessagePosté le: Mardi 07 Janvier 2014 20:23 Répondre en citantRevenir en haut de page

tu tombe à point Cool

merci Wink

_________________
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
chichi
20NE


Inscrit le: 17 Mai 2010
Messages: 1457
Localisation: Vosges
Voiture: corsaB GSi, mantaB GSi, Golf2 16s, omega MV6 2.5TD

MessagePosté le: Mardi 07 Janvier 2014 22:33 Répondre en citantRevenir en haut de page

Il me faudrait les tailles des barreaux de calibra, de kadett et de vectra pour comparer pour les swapps .
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privé
gsi-jay
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 7489
Localisation: DTC
Voiture: air max

MessagePosté le: Mercredi 08 Janvier 2014 22:42 Répondre en citantRevenir en haut de page

avec tout ce qu'il y a comme démonteurs de bagnoles sur le forum ça devrais être facile de trouver ça Very Happy

_________________
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
L3gion
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 4731
Localisation: Belgique
Voiture: Kadett C & 120D Coupé

MessagePosté le: Lundi 13 Janvier 2014 23:03 Répondre en citantRevenir en haut de page

Vu qu'il me l'as demandé et que cela pourrait servir à d'autres :

Alors j'ai été relevé les mesures de mes cardans (têtes de cardan comprise) :

- Longueur totale court : ~580mm
- Longueur totale long : ~945mm

Commun au deux :

- Longueur des cannelures moyeux : 58mm
- Longueur du filetage coté moyeux : 37mm

- Longueur tête de cardan coté boite : 79mm
- Longueur de l'épaulement : 19mm
- Longueur des cannelures BV : 28mm
- Longueur extrémité de cardan -> circlips : 4mm

- Nombre de cannelures BV : 34
- Nombre de cannelures Moyeux : 22

Je précise bien que ce sont des longueur de tout le cardans, je ne vais pas m'amuser à les démonter.


J'imagine que ce sont des cardans de corsa B avec les fameuse tête de cardan de kadett 16d

Edit, en ayant mesurer & comparer mes cardans, serait-il possible que les cardans de corsa aient la même longueur que les cardans de kadett D ??? Shocked

Edit 2, auto-réponse : oui ça passe.

_________________
Le sous virage, c'est quand tu tappes le mur avec l'avant de la voiture
Le sur virage, c'est quand tu tappes le mur avec l'arrière de la voiture
La puissance, c'est la vitesse où tu tappes le mur
Le couple, c'est la taille de mur que tu emportes
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéEnvoyer un e-mailMSN Messenger
chichi
20NE


Inscrit le: 17 Mai 2010
Messages: 1457
Localisation: Vosges
Voiture: corsaB GSi, mantaB GSi, Golf2 16s, omega MV6 2.5TD

MessagePosté le: Mardi 21 Janvier 2014 13:52 Répondre en citantRevenir en haut de page

J'ai mis a jour le tableau avec des cardans de calibra et vectra .

Mon petit cardans venant soit disant des chez Mtech fait exactement la même longueur que celui de la calibra et il est exactement pareil . Je vais bientot monter le moteur dans la corsa, je regarderai si ca passe .
Pour le grand cardan, le soit disant MTECH fait 644mm et le vectra fait 680 donc 36mm de mois . D'après oscaro, les cardans de kadett E font 40mm de moins que ceux de vectra donc ça devrait être pas mal . Il faudrait pouvoir mesurer le barreau d'une kadett E .
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privé
L3gion
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 4731
Localisation: Belgique
Voiture: Kadett C & 120D Coupé

MessagePosté le: Mardi 21 Janvier 2014 13:57 Répondre en citantRevenir en haut de page

En tout cas les cardans de corsa B passent sur kadett D sans aucun problèmes.

_________________
Le sous virage, c'est quand tu tappes le mur avec l'avant de la voiture
Le sur virage, c'est quand tu tappes le mur avec l'arrière de la voiture
La puissance, c'est la vitesse où tu tappes le mur
Le couple, c'est la taille de mur que tu emportes
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéEnvoyer un e-mailMSN Messenger
chichi
20NE


Inscrit le: 17 Mai 2010
Messages: 1457
Localisation: Vosges
Voiture: corsaB GSi, mantaB GSi, Golf2 16s, omega MV6 2.5TD

MessagePosté le: Mardi 21 Janvier 2014 14:11 Répondre en citantRevenir en haut de page

J'en ai de nexia je le demonterai pour regarder les longueurs mais là j'ai pas trop le temps . C'est bon a savoir pour les cardans de kadett D .
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privé
gsi-jay
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 7489
Localisation: DTC
Voiture: air max

MessagePosté le: Jeudi 23 Janvier 2014 16:21 Répondre en citantRevenir en haut de page

Je récupère 2 cardans complets de Kadett Gsi 16 samedi, je te donnerais les infos quant je les auraient démontés Wink

_________________
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
MALCOLM-GSI
Moderateur


Inscrit le: 29 Juin 2006
Messages: 5244
Localisation: Région paris
Voiture: Corsa GSi+

MessagePosté le: Vendredi 07 Février 2014 20:04 Répondre en citantRevenir en haut de page

je remets une copie de mon passage qui était sur l'autre post Wink


bon j'ai enfin pu avoir le temps de les demonté ce midi, mais j'ai vue sur l'autre topic que tu as deja les longueurs Laughing

enfin a 2/3mm pres on a les meme sur les 2 cardans (par contre les valeurs que je donne sont exactes a 100% au mm pres) Wink

cardan gauche:
-de bout a bout 364mm
-entre les rainures au plus pres 310mm (sachant que les rainures font 2mm, ca fait au plus loin 314mm)

cardan droit
-de bout a bout 469mm
-entre les rainures au plus pres 413mm (et pareil au plus loin 417mm)
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
chichi
20NE


Inscrit le: 17 Mai 2010
Messages: 1457
Localisation: Vosges
Voiture: corsaB GSi, mantaB GSi, Golf2 16s, omega MV6 2.5TD

MessagePosté le: Vendredi 07 Février 2014 21:20 Répondre en citantRevenir en haut de page

oui moi ce sont des cardans de XE ou de NE c'est peut être pour ça qu'il y a une différence .
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privé
gsi-jay
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 7489
Localisation: DTC
Voiture: air max

MessagePosté le: Vendredi 07 Février 2014 23:30 Répondre en citantRevenir en haut de page

la honte j'ai pas encore démonté les cardans de XE que j'ai au garage Embarassed
j'essai de faire ça dimanche Idea

_________________
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
MALCOLM-GSI
Moderateur


Inscrit le: 29 Juin 2006
Messages: 5244
Localisation: Région paris
Voiture: Corsa GSi+

MessagePosté le: Samedi 08 Février 2014 01:34 Répondre en citantRevenir en haut de page

chichi a écrit:
oui moi ce sont des cardans de XE ou de NE c'est peut être pour ça qu'il y a une différence .


la effectivement ce sont ceux de LET mais bon la difference est minime en meme temps, 3mm pour le cardan droit, c'est pas violent, quoi que.... Laughing, surement dû a la BdT.
En même temps, les gars qui passent en 2Rm prennent la rallonge de XE donc ils ont les "3mm" et ca ne semble pas posé de soucis Rolling Eyes
Au pire tu peux spécifier dans ton tableau cardan XE et LET au cas ou Wink

Si tu peux je peux aussi prendre la mesure la rallonge de XE Wink

ps : Jay depuis le temps, tu m'as battu la Laughing
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
gsi-jay
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 7489
Localisation: DTC
Voiture: air max

MessagePosté le: Dimanche 09 Février 2014 19:28 Répondre en citantRevenir en haut de page

alors voila les dimensions des barreaux de kadett GSI16 Arrow
(c'est à 1 ou 2 mm près, j'avais pas mon pied à coulisse sous la main)

coté gauche :
A => 311
B => 365
C => 26 (coté roue) / 23 (coté boite)
D => 25
E => 22

coté droit :
A => 645
B => 700
C => 25
D => 25
E => 25

_________________
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
chichi
20NE


Inscrit le: 17 Mai 2010
Messages: 1457
Localisation: Vosges
Voiture: corsaB GSi, mantaB GSi, Golf2 16s, omega MV6 2.5TD

MessagePosté le: Dimanche 09 Février 2014 21:27 Répondre en citantRevenir en haut de page

C'est bon j'ai mis a jour . Ca me parrait bizarre pour le gauche, il devrait être en 25 cannelures des 2 côtés .

Sinon comme j'ai mis en rouge, le petit cardan de calibra et le grand de kadett correspondent aux 2 que j'ai acheté comme étant des MTECH . J'ai ces 2 cardans ( cali et kadett ) je vais pouvoir les essayer sur la corsa d'ici cette semaine ou la prochaine .
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privé
gsi-jay
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 7489
Localisation: DTC
Voiture: air max

MessagePosté le: Dimanche 09 Février 2014 22:19 Répondre en citantRevenir en haut de page

ça m'a étonné aussi mais à vue d’œil on voit que c'est plus petit d'un coté que de l'autre, j'ai vérifié 2 fois Idea

_________________
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
chichi
20NE


Inscrit le: 17 Mai 2010
Messages: 1457
Localisation: Vosges
Voiture: corsaB GSi, mantaB GSi, Golf2 16s, omega MV6 2.5TD

MessagePosté le: Lundi 10 Février 2014 08:02 Répondre en citantRevenir en haut de page

ok de toutes facons il est trop grand pour la corsa B . Par contre pour les corsa A c'est pas gagné, je pense qu'il n'y a que la solution de couper et ressouder .
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privé
MALCOLM-GSI
Moderateur


Inscrit le: 29 Juin 2006
Messages: 5244
Localisation: Région paris
Voiture: Corsa GSi+

MessagePosté le: Lundi 10 Février 2014 18:14 Répondre en citantRevenir en haut de page

c'est ce que je vais faire
coté conducteur ---> origine coupé
coté passager ---> court origine coupé avec la rallonge en taille normale
Signaler un abus
Voir le profil de l'utilisateurEnvoyer un message privéMSN Messenger
gsi-jay
LOTUS OMEGA


Inscrit le: 28 Juin 2006
Messages: 7489
Localisation: DTC
Voiture: air max

MessagePosté le: Mardi 18 Février 2014 12:42 Répondre en citantRevenir en haut de page

chichi a écrit:
C'est bon j'ai mis a jour . Ca me parrait bizarre pour le gauche, il devrait être en 25 cannelures des 2 côtés .

Sinon comme j'ai mis en rouge, le petit cardan de calibra et le grand de kadett correspondent aux 2 que j'ai acheté comme étant des MTECH . J'ai ces 2 cardans ( cali et kadett ) je vais pouvoir les essayer sur la corsa d'ici cette semaine ou la prochaine .


du coup le grand cardan peut être monté tel quel sur la B en F20/moyeux 5 trous apparemment Idea

_________________
